Jak sestavit termostat doma

Termostat je zařízení, které umožňuje automaticky regulovat teplotu v místnosti. To je užitečné zejména v chladném období, kdy potřebujete v domě udržovat příjemnou úroveň tepla. Moderní termostaty mohou být poměrně drahé a obtížně použitelné, ale můžete si vyrobit svůj vlastní termostat doma.

Nejjednodušším zařízením pro regulaci teploty je termostat. Zapíná a vypíná topný systém podle potřeby. Zařízení, které montujeme, bude mít regulaci teploty a indikaci zapnutí. Bude fungovat ve spojení s elektrickým topným systémem, ale můžete provést potřebné úpravy pro jeho přizpůsobení jiným typům topných systémů.

Než začnete se stavbou termostatu, je důležité si prohlédnout příslušnou dokumentaci a bezpečnostní normy. Ujistěte se, že rozumíte tomu, co děláte, a učiňte všechna nezbytná opatření.

Jak si vyrobit termostat vlastníma rukama doma

Jak si vyrobit termostat vlastníma rukama doma

Krok 1: Sestavení elektrického obvodu

K sestavení termostatu budete potřebovat následující součásti:

  • teplotní senzor (například termistor);
  • mikrokontrolér (například Arduino);
  • rezistory;
  • tranzistory;
  • relé;
  • dráty a pájecí nástroj.

Nejprve sestavte elektrický obvod připojením teplotního senzoru k mikrokontroléru. Vyberte potřebné odpory a tranzistory pro regulaci proudu a připojte relé pro ovládání zátěže – topení nebo klimatizace.

Krok 2: Programování mikrokontroléru

Krok 2: Programování mikrokontroléru

Po sestavení elektrického obvodu budete muset naprogramovat mikrokontrolér pro ovládání termostatu. Možná budete muset nainstalovat vlastní software (IDE) a použít programovací jazyk podporovaný vaším mikrokontrolérem.

V programu musíte nakonfigurovat algoritmus řízení teploty. Musí načíst data z teplotního čidla a porovnat je s nastavenou hodnotou teploty. Na základě tohoto srovnání bude mikrokontrolér ovládat relé pro zapnutí nebo vypnutí zátěže.

Dále můžete konfigurovat parametry nastavení, jako jsou časové intervaly nebo požadovaná přesnost.

Po naprogramování stáhněte program do mikrokontroléru a připojte jej k elektrickému obvodu.

Poznámka: Pokud nemáte zkušenosti s programováním mikrokontrolérů, budete se muset naučit základní principy a nastavení vámi zvoleného mikrokontroléru. Možná budete potřebovat pomoc od specialisty.

Nyní máte základ pro vytvoření vlastního termostatu. Před spuštěním termostatu však pečlivě zkontrolujte elektrický obvod a ujistěte se, že program funguje správně.

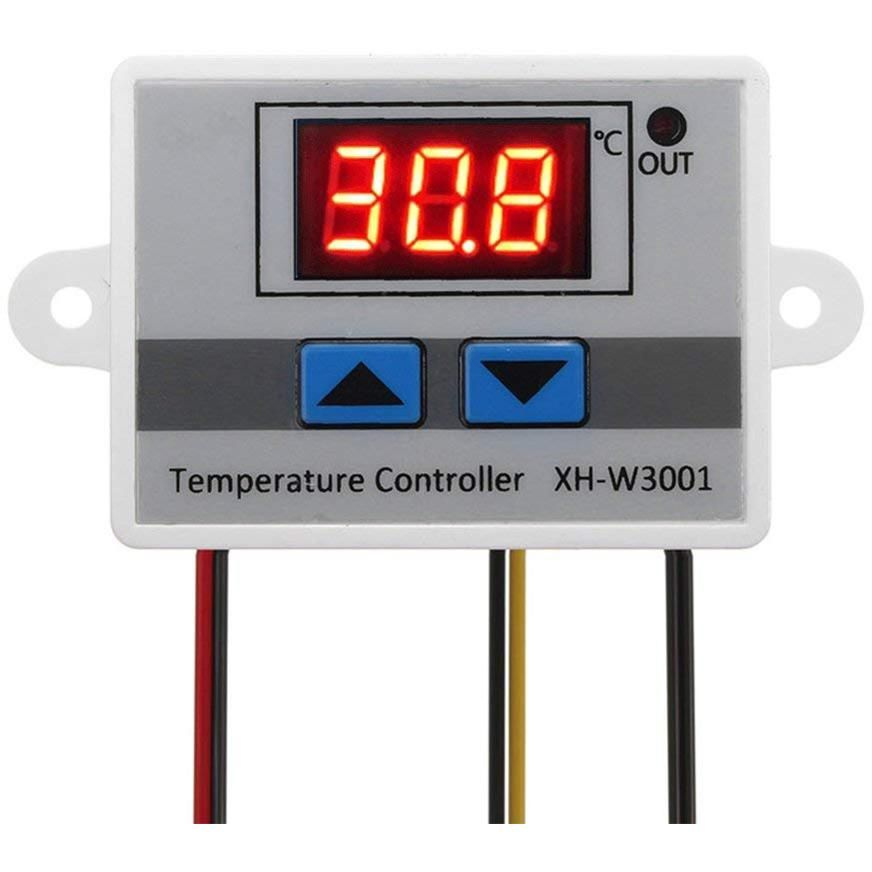

Výběr materiálů

Výběr materiálů

Při vytváření termostatu s vlastními rukama doma je důležité vybrat vhodné materiály pro jeho konstrukci. Nejprve musíte vzít v úvahu teplotní režim, ve kterém bude termostat pracovat.

READ
Jak vytvořit štěrkovou zahradu? DIY skalka

Jednou z hlavních součástí termostatu je termistor – polovodičový prvek, jehož elektrický odpor se mění v závislosti na okolní teplotě. K tomu můžete použít NTC termistory – termistory se záporným teplotním koeficientem odporu. Takové termistory se dobře hodí pro měření teplot v rozsahu od -50 do +150 stupňů Celsia.

K vytvoření elektrického obvodu a propojení součástek bude nutné použít vodiče a konektory. Výběr vodičů závisí na proudu, který bude procházet termostatem. Pro větší spolehlivost a bezpečnost se doporučuje vybrat dráty, které vydrží vysoké proudy.

Budete také potřebovat napájecí zdroj pro dodávku elektřiny do termostatu. Doporučuje se použít stabilizovaný zdroj s odpovídajícími parametry napětí a proudu.

K vytvoření krytu termostatu můžete použít plastové nebo kovové kryty v závislosti na preferencích a účelu použití zařízení.

Výběr materiálů pro termostat závisí na jeho konkrétních požadavcích a provozních podmínkách. Pro dosažení požadované funkčnosti a spolehlivosti zařízení je důležité zvážit parametry komponent a jejich kompatibilitu. Při výběru materiálů byste měli vzít v úvahu také dostupnost a cenovou dostupnost komponentů pro vytvoření termostatu.

Jak sestavit obvod

Jak sestavit obvod

Chcete-li vytvořit termostat doma, musíte sestavit konkrétní okruh, který vám umožní řídit teplotu v místnosti. Je důležité si uvědomit, že sestavení obvodu vyžaduje základní znalosti elektroniky a pájení.

Krok 1: Příprava materiálů

Krok 1: Příprava materiálů

Před zahájením montáže musíte zakoupit následující součásti:

  • mikrokontrolér Arduino;
  • Snímač teploty (např. DS18B20);
  • Rezistor (10k Ohm);
  • Rezistor (4.7k Ohm);
  • potenciometr;
  • Tranzistor (např. BC547);
  • Výkonové relé;
  • Montážní šátek;
  • Dráty;
  • Páječka a pájka.

Krok 2: Sestavení obvodu

  1. Připojte teplotní senzor k desce Arduino, proveďte připojení k analogovému vstupnímu kolíku A0 a k napájení a zemi přes příslušné odpory.
  2. Připojte potenciometr ke kolíku A1 analogového vstupu a k napájení a zemi.
  3. Připojte relé ke kolíku 2 digitálního vstupu Arduino.
  4. Připojte tranzistor ke kolíku 9 digitálního vstupu Arduino.

Poznámka: Tranzistor se používá k ovládání relé a musí být schopen zvládnout proud relé.

Jakmile je obvod sestaven, ujistěte se, že jsou všechna připojení správně provedena a všechny komponenty jsou bezpečně připojeny k desce.

Pro snadnou montáž a instalaci můžete použít i protoboard nebo speciální desku s plošnými spoji.

Krok 3: Nahrajte kód

Krok 3: Nahrajte kód

Po sestavení obvodu je potřeba stáhnout odpovídající kód do mikrokontroléru Arduino. Pro jednoduchost můžete použít hotové knihovny a příklady dostupné na internetu.

Kód musí být schopen číst hodnoty teploty ze snímače, porovnávat tyto hodnoty s nastavenou teplotou a ovládat relé v závislosti na výsledcích porovnání.

Po nahrání kódu do Arduina a kontrole, že funguje, je váš termostat připraven k použití. Pomocí potenciometru nastavte požadovanou teplotu a ten bude automaticky řídit vytápění nebo chlazení místnosti.

Požadované nástroje

Chcete-li vytvořit termostat vlastníma rukama, budete potřebovat následující nástroje:

  • Mikrokontrolér Arduino – deska s mikročipem, která bude řídit termoregulaci.
  • Tepelný senzor DS18B20 – teplotní čidlo, které bude měřit aktuální teplotu.
  • Elektromagnetické relé – zařízení, které zapíná a vypíná topný nebo chladicí systém.
  • LCD displej – obrazovka, na které můžete zobrazit aktuální teplotu a další informace.
  • Propojky – vodiče pro vzájemné propojení komponentů.
  • Rezistory – komponenty nutné pro správné připojení snímače a displeje.
  • baterie – napájecí zdroj pro mikrokontrolér a další komponenty.
  • Další drobné nářadí, jako jsou pinzety, lepidlo, páječka a pájecí pasta, pro snadnou a spolehlivou montáž.

Mějte na paměti, že některé komponenty mohou být specifické pro váš projekt, takže se ujistěte, že jste vybrali správné komponenty pro váš termostat.

Připojení k topnému systému

Při vytváření termostatu vlastníma rukama doma musíte zajistit jeho připojení k topnému systému. To bude vyžadovat určité materiály a nástroje.

Výběr místa připojení

Důležitým krokem je výběr místa, kde bude termostat připojen k topnému systému. Je vhodné volit místa, která jsou snadno dostupná pro instalaci a údržbu. Je také nutné zajistit, aby umístění bylo dostatečně blízko zdroje tepla a nebylo vystaveno přímému slunečnímu záření nebo jiným zdrojům tepla, které by mohly ovlivnit přesnost termostatu.

Příprava materiálů a nástrojů

Příprava materiálů a nástrojů

Před připojením termostatu musíte připravit všechny potřebné materiály a nástroje. Mohou zahrnovat:

  • Potrubí a tvarovky pro připojení k topnému systému;
  • Lepidlo nebo tmel pro upevnění a těsnění spojů;
  • Šroubováky a kleště pro instalaci a seřízení termostatu;
  • Izolační páska pro spolehlivou izolaci spojů;
  • Nástroje pro montáž termostatu na zeď nebo jiný povrch.

Příprava materiálů a nástrojů vám pomůže výrazně zjednodušit proces připojení termostatu k topnému systému.

Je důležité, aby se: Před zahájením připojení si přečtěte instalační pokyny pro váš konkrétní model termostatu a ujistěte se, že provedená práce odpovídá požadavkům výrobce.

Přizpůsobení a použití

Přizpůsobení a použití

Po výrobě a instalaci termostatu je nutné jej nakonfigurovat a připojit k použití.

1. Kontrola činnosti termostatu

1. Kontrola činnosti termostatu

Před zahájením nastavení se musíte ujistit, že termostat funguje správně. Chcete-li to provést, zkontrolujte následující body:

  • Ujistěte se, že všechna připojení vodičů a prvků termostatu jsou správně a bezpečně upevněna.
  • Zkontrolujte funkci teplotních čidel. Ujistěte se, že skutečně měří teplotu a posílají signály do termostatu.
  • Zkontrolujte funkci indikátoru termostatu. Ujistěte se, že zobrazuje aktuální teplotu a provozní režim termostatu.

2. Nastavení požadovaných parametrů

2. Nastavení požadovaných parametrů

Po kontrole činnosti termostatu je třeba nastavit požadované provozní parametry.

Nejprve určete požadovanou teplotu, kterou má termostat udržovat. Může to být pohodlná pokojová teplota nebo optimální hodnota pro provoz určitých zařízení.

Poté nastavte provozní režim termostatu. Může se jednat o neustálé udržování nastavené teploty nebo například vypnutí topení při dosažení určité teplotní úrovně.

3. Připojení a používání termostatu

3. Připojení a používání termostatu

Po nastavení požadovaných parametrů je potřeba termostat připojit ke zdroji tepla nebo topnému systému. V závislosti na konkrétním schématu zapojení to může vyžadovat připojení vodičů ke kotli, radiátorům nebo jiným topným tělesům.

Po připojení termostatu byste měli zkontrolovat jeho provoz v reálných podmínkách. Ujistěte se, že je udržována nastavená teplota a že se termostat přepíná do požadovaných režimů v závislosti na aktuálních hodnotách snímače teploty.

V případě potřeby můžete provést další nastavení a změny v provozních parametrech termostatu pro dosažení optimálních výsledků.

Otázky a odpovědi:

Jak funguje termostat?

Termostat je zařízení určené k udržování dané teploty v místnosti. Je založen na principu zpětné vazby: čidlo změří aktuální teplotu, poté ji regulátor porovná s nastavenou a rozhodne se zapnout nebo vypnout topné těleso pro regulaci teploty.

Je možné vyrobit termostat vlastníma rukama?

Ano, je docela možné vyrobit termostat vlastníma rukama. K tomu budete potřebovat některé komponenty jako termistor nebo termočlánek pro měření teploty, mikrokontrolér pro ovládání systému a prvky pro zobrazení a úpravu teploty. Klíčovým bodem při vytváření vlastního termostatu je správná konfigurace řídicího algoritmu, aby byla zajištěna přesnost a stabilita zařízení.

Jaké jsou možnosti termostatu?

Existuje několik různých typů termostatů. Jednou z nejjednodušších možností je bimetalový termostat, který je založen na použití dvou různých kovů s různými koeficienty tepelné roztažnosti. To umožňuje termostatu reagovat na změny teploty a ovládat topné těleso. Další možností je elektronický termostat, který pomocí senzorů a mikrokontrolérů měří a řídí teplotu.

Lze Arduino použít k vytvoření termostatu?

Ano, Arduino je open source platforma, kterou lze použít k vytvoření termostatu. Arduino umožňuje připojení různých senzorů pro měření teploty a také ovládání topných těles. Pomocí Arduina si můžete vytvořit svůj vlastní termostat, přizpůsobit řídicí algoritmy a přidat další funkce, jako je automatické plánování zapnutí/vypnutí nebo dálkové ovládání přes internet.

Jaká by byla přibližná cena vytvoření takového termostatu?

Náklady na vytvoření termostatu mohou záviset na použitých komponentech, ale v průměru je to asi 1000-1500 rublů.
